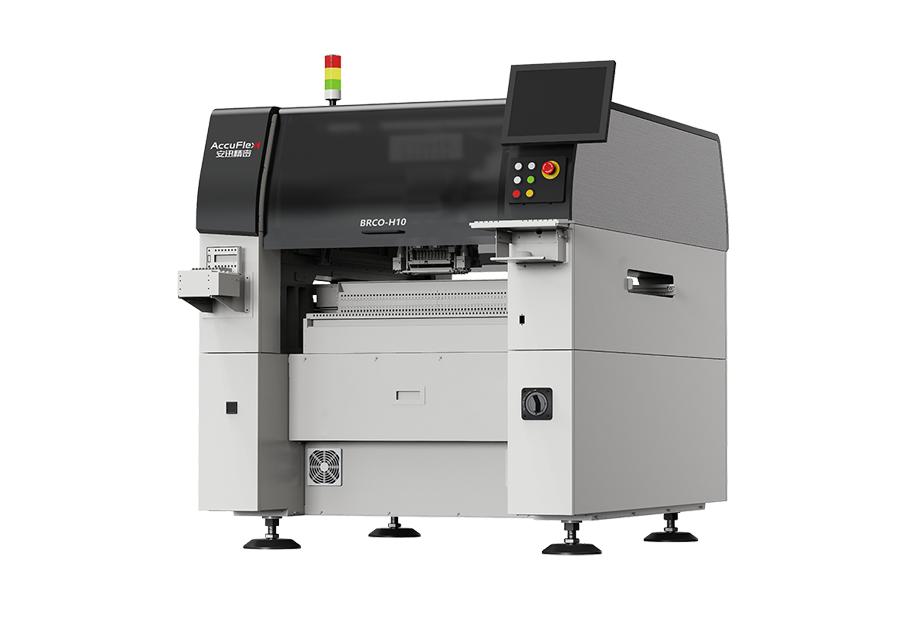

高速精密自动化贴片机

国内首台自主研发的高速精密自动化贴装设备，通过多视角元件机器视觉智能识别算法和高速移动多轴贴装头，结合多站点带式供料器，贴装速度每小时46000片，精度±30μm（Cpk≥1），可高速贴装英制0201封装尺寸的元器件。产品形成140余项自主知识产权，达到国际领先水平，可广泛应用于汽车制造、消费电子、通信、半导体制造、生物医药、航空航天等高精尖领域。

规格书下载

13655559489 （孙经理）

| 产品详情

型号	BRCO-H10	BRCO-F10
吸嘴数量	10吸嘴×1个悬臂	10吸嘴×1个悬臂
贴装速度	最佳条件：42000CPH（0.086s/chip）	最佳条件：30000CPH（0.120s/chip）
贴装精度	±30um（Cpk≥1）	±30um（Cpk≥1）
PCB尺寸	L50×W50mm~L510×W430mm 厚度：0.5mm~5mm	L50×W50mm~L510×W360mm（配自动托盘）厚度：0.5mm~5mm
元件规格	0402（公制）~32×32mm,，高度≤15mm *若尺寸超12×12mm或高度超6.5mm则使用固定相机识别	0402（公制）~45×100mm，高度≤15mm
供料方式	料带盘	料带盘、托盘
供料数量	料带盘：前侧60种，若选配前后双侧为120种（8mm）	料带盘：前侧48种，若选配前后双侧为72种（8mm）托盘：15种（配自动托盘）
飞达规格	8/12/16/24/32/44/56/72/88mm，电动/Electric	8/12/16/24/32/44/56/72/88mm，电动/Electric
飞行相机	标配/Standard	无/None
固定相机	前侧无，后侧标配	前侧标配，后侧标配
自动托盘	无	标配（15层）
吸嘴交换站	标配	标配
切带机	标配	标配
电源	3AC 380V±10% 50/60Hz,3kVA	3AC 380V±10% 50/60Hz,3kVA
气源	0.5~0.7Mpa，50L/min	0.5~0.7Mpa，50L/min
设备尺寸	L1333xW1684xH1480mm（仅限主机）	L1333xW1869xH1480（配自动托盘）
主机重量	约1900kg	约2000kg
